Инструмент и оснастка для кабельных работ

ИНЖЕНЕРНАЯ КОМПЛЕКТАЦИЯ

От трассы до ввода в работу

Комплекты инструмента, чулки, вертлюги, ролики и динамометры. Решение связывает расчёт, оборудование, логистику, обучение и сервис.

Кабестановая тяга

Стабильное протягивание с контролем каната и рабочей зоны.

Комплектная оснастка

Ролики, чулки, вертлюги, домкраты и трос-лидер согласуются с машиной.

Площадка и привод

Бензиновая, дизельная, электрическая или гидравлическая схема под условия объекта.

Ремонтопригодность

Доступные узлы, регламент осмотра и сервисный маршрут закладываются заранее.

Направления работ

• подземная прокладка кабельных линий и ВОЛС
• ЛЭП, воздушные линии и монтаж проводов
• железнодорожные, промышленные и инфраструктурные переходы
• реновация, протяжка и прочистка трубопроводов
• подводные и сложные линейные участки

Как начинается проект

• вы присылаете схему трассы и характеристики линии
• инженер отмечает ограничения и рассчитывает тяговую схему
• согласуем состав, документацию, поставку, обучение и приёмку
• после запуска действует понятный сервисный маршрут

Оснастка тяговой цепочки

Комплект оснастки подбирается под тот же расчёт, что и машина. Разрывное усилие каждого элемента согласуется с пиковой нагрузкой участка.

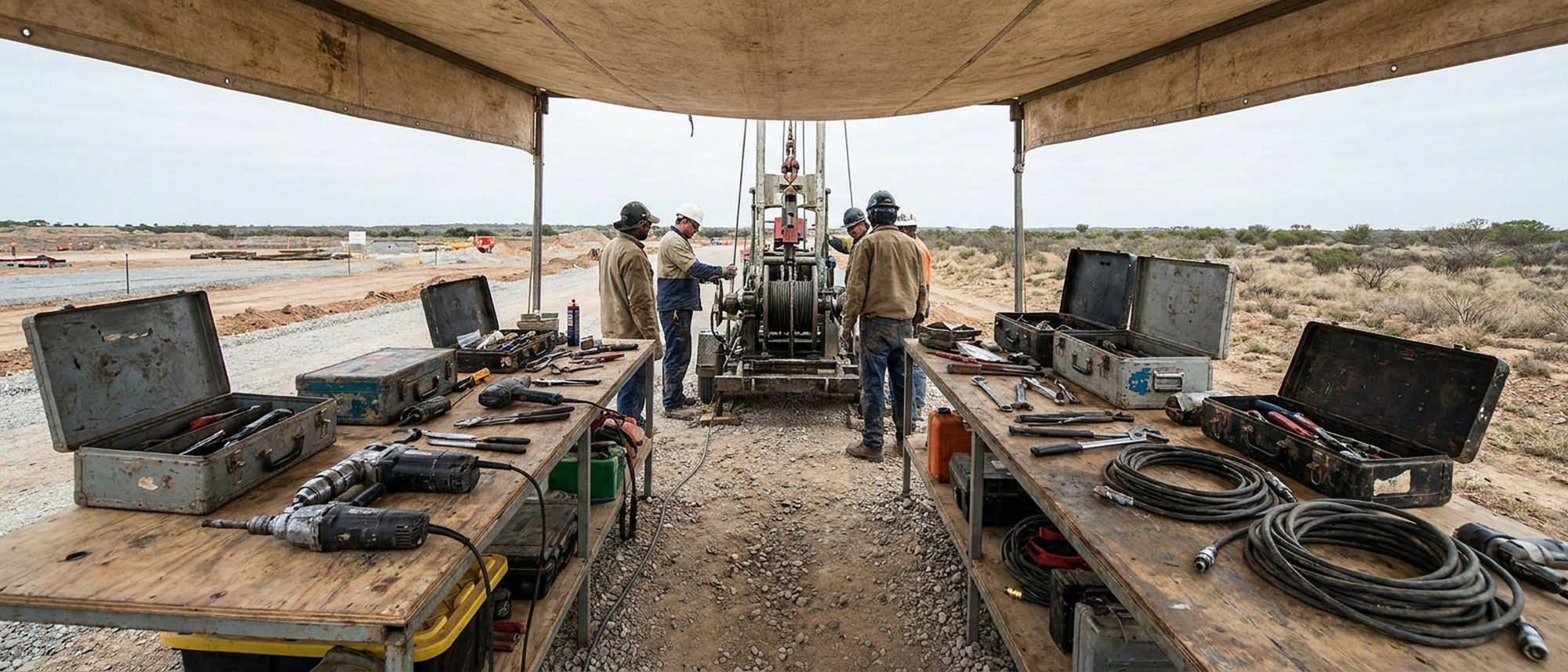

• вертлюг для снятия крутящего момента с линии

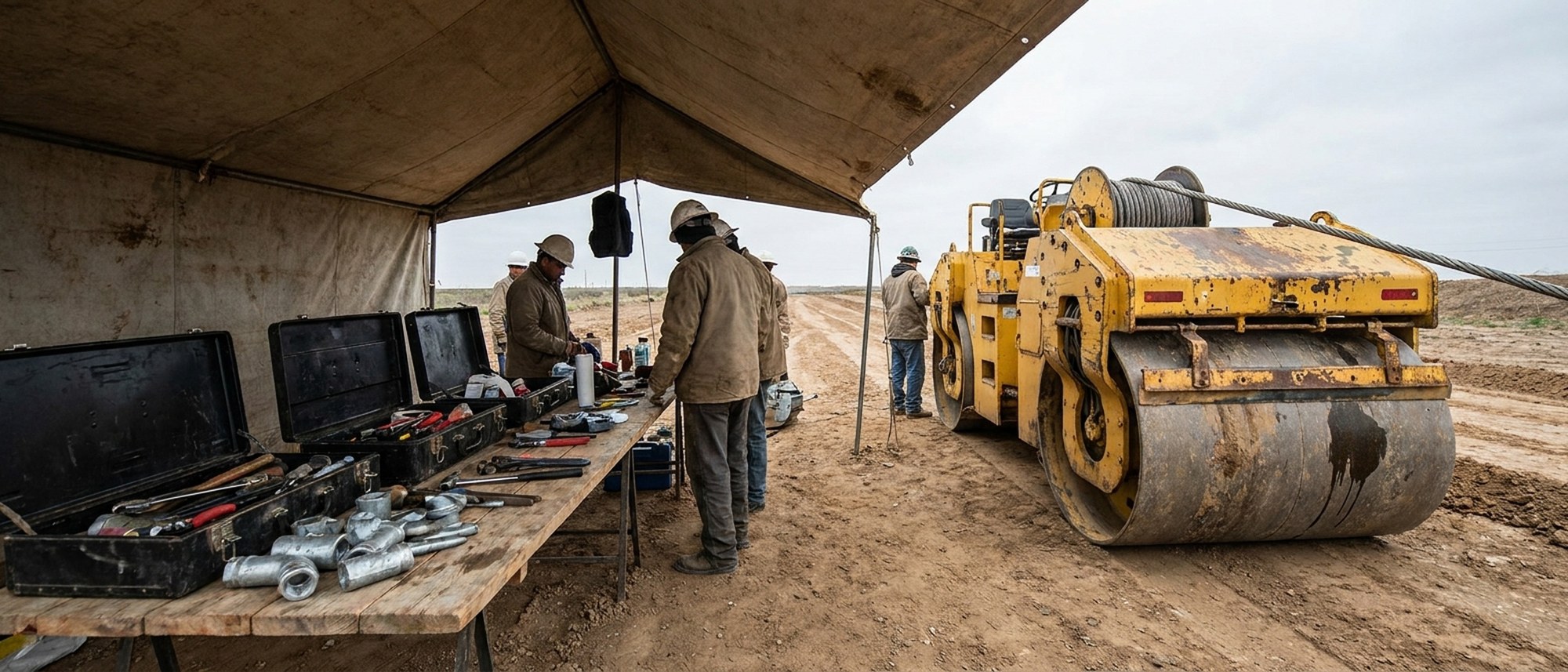

• раскаточные, угловые и въездные ролики
• направляющие воронки и защита кромок канала

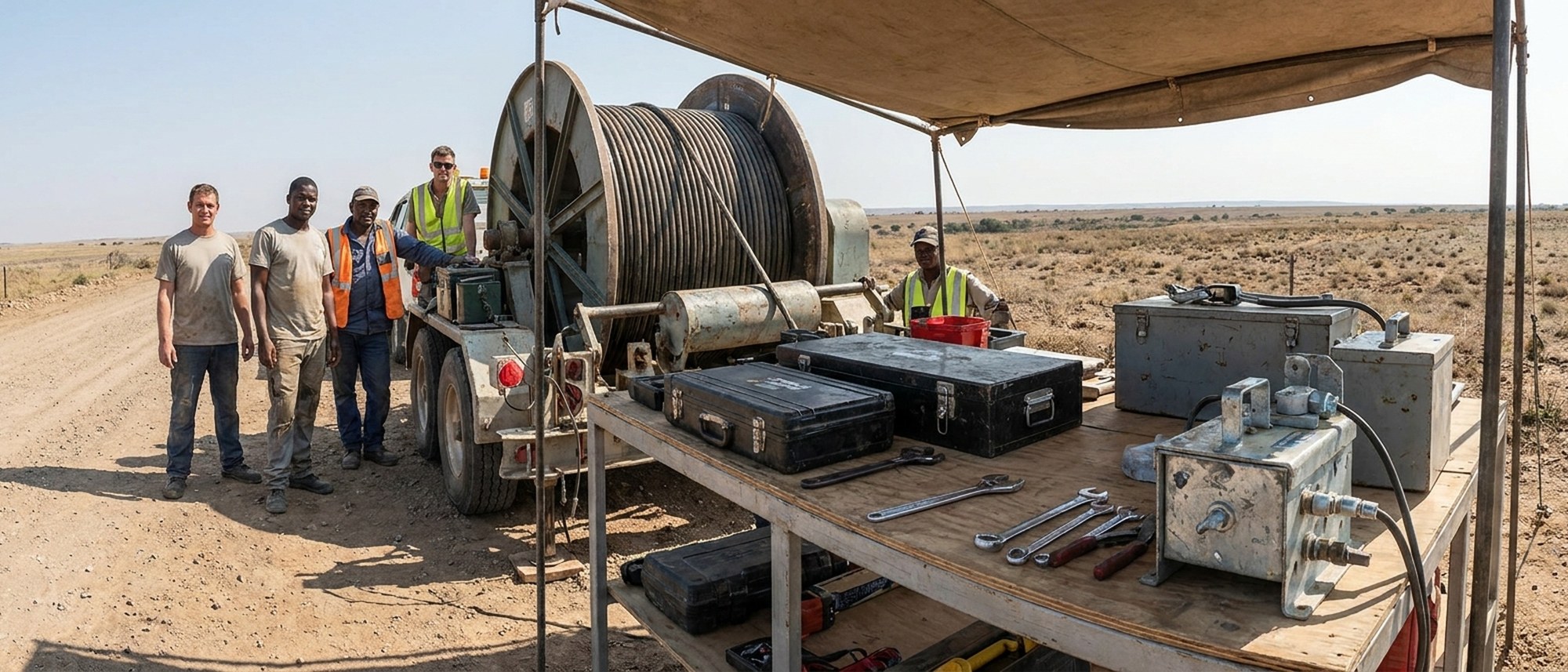

• домкраты и стойки под барабан, тормоз барабана
• анкеровка машины и распределение реакции опоры

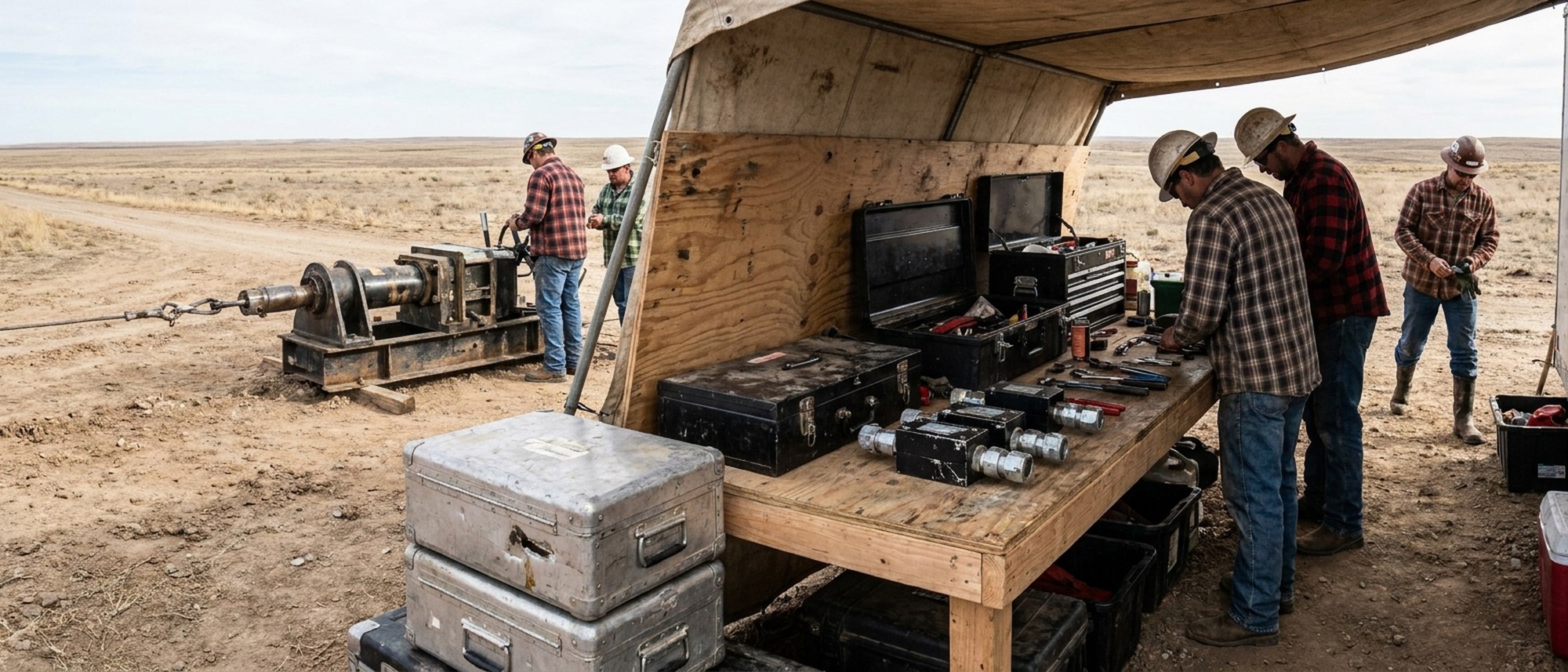

• динамометр или встроенный контроль нагрузки
• смазка канала и средства подачи смазки

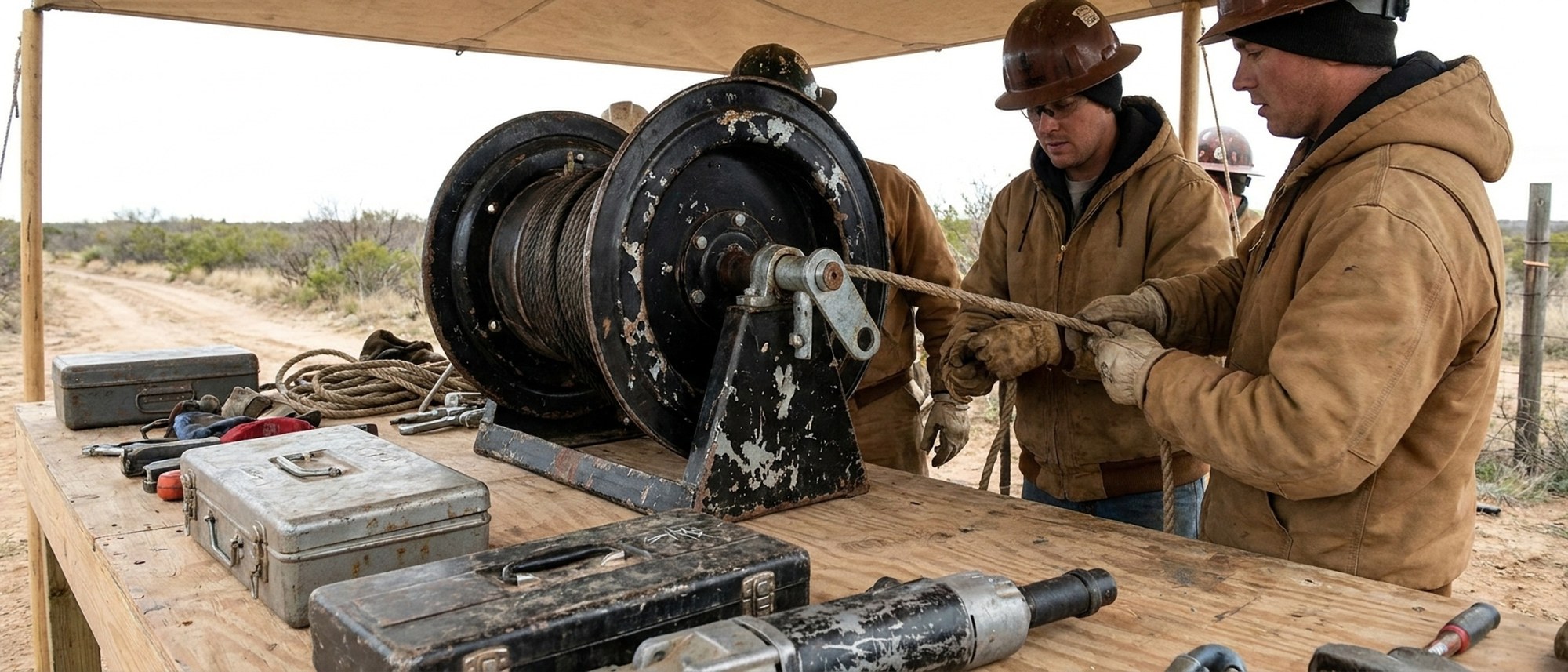

• канат или трос-лидер с подтверждённым разрывным усилием

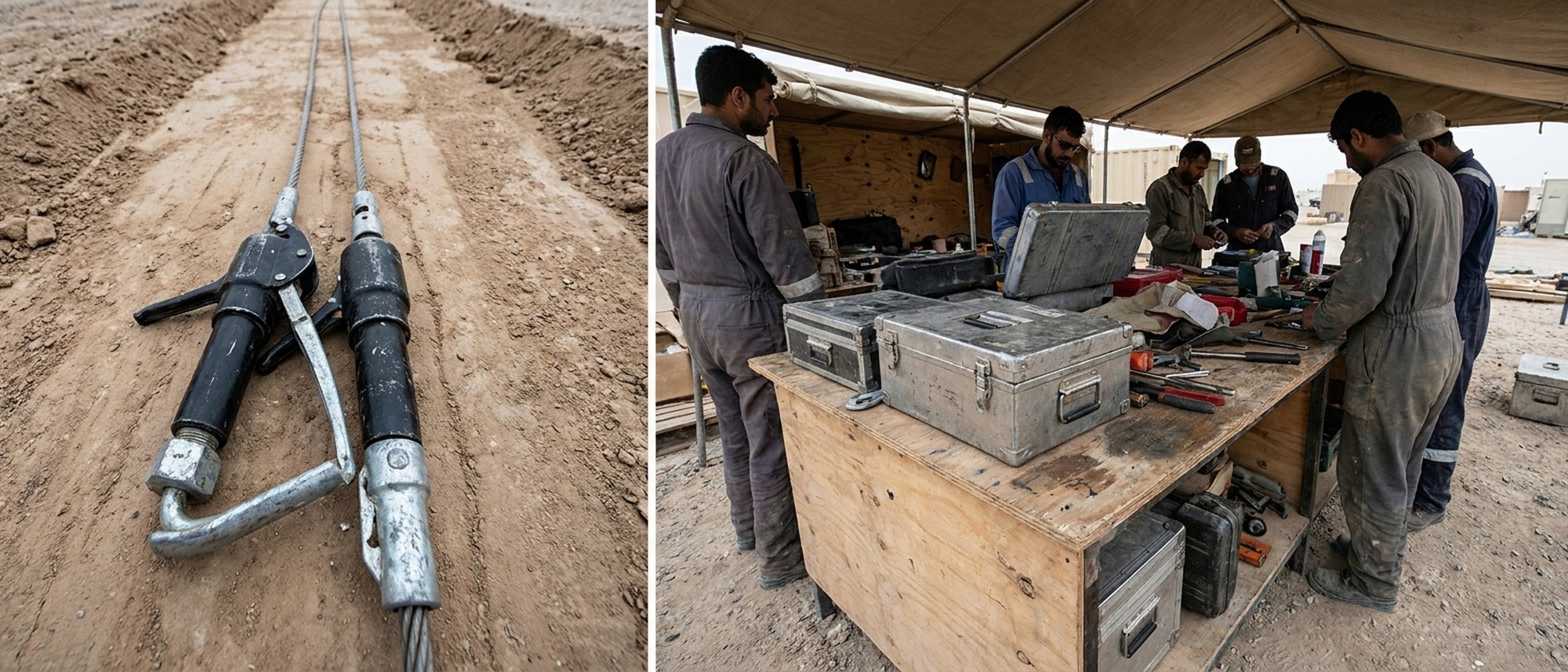

• кабельный чулок нужного диаметра и длины оплётки

Элемент	Задача	Критерий выбора
Чулок	передать усилие на линию	диаметр линии, длина оплётки, тип заделки
Вертлюг	исключить закручивание	рабочая нагрузка, подшипник, ресурс
Ролики	держать радиус изгиба	шаг установки, диаметр, материал обкладки
Канат	связать машину и линию	разрывное усилие, гибкость, длина

Тяговая цепочка проверяется целиком: от барабана до приёмного поста. Каждое звено имеет свой запас прочности и свой порядок осмотра.

Машина работает только в связке с оснасткой: канат, чулок, вертлюг, ролики и анкеровка образуют единую цепочку, и слабое звено определяет результат.

Подготовка трассы и рабочей площадки

До начала тяги проверяют канал, колодцы, точки установки машины и приёмного поста. Ошибки подготовки дороже, чем сама протяжка.

• расстановка роликов с расчётным шагом и фиксация их положения
• выбор точки установки машины с учётом анкеровки и подъезда
• организация приёмного поста и площадки под барабан
• обозначение опасной зоны каната и постов наблюдения
• связь между постами и единые команды на остановку
• освещение, ограждение и порядок допуска персонала
• план действий при заклинивании и обрыве
• осмотр и калибровка канала, удаление засоров и воды
• проверка колодцев, кромок и мест возможного повреждения линии

Этап	Кто отвечает	Результат
Осмотр канала	бригадир участка	акт готовности трассы
Расстановка оснастки	монтажная бригада	схема установки роликов
Пробная протяжка	оператор машины	подтверждённое сопротивление
Рабочая тяга	бригада и наблюдатели	протянутая линия без повреждений

Площадка размечается заранее: место машины, зона каната, посты наблюдения и путь эвакуации. Это определяет темп работы всей смены.

Подготовка включает осмотр канала, пробную протяжку калибра и расстановку роликов. Только после этого линия ставится под нагрузку.

Безопасность работ под нагрузкой

Работа под нагрузкой требует дисциплины постов: никто не находится в створе каната, а остановка выполняется по первому сигналу.

• средства индивидуальной защиты и инструктаж бригады
• фиксация машины от смещения и опрокидывания
• журнал осмотров и учёт наработки оснастки
• запрет нахождения людей в створе натянутого каната
• аварийная остановка, доступная оператору и наблюдателям
• контроль усилия и порог, при котором тяга прекращается
• осмотр каната, чулка и вертлюга перед каждой сменой
• защита кромок и колодцев от перетирания линии
• порядок действий при заклинивании линии в канале

Риск	Причина	Мера
Обрыв каната	износ, перегруз	осмотр, запас прочности, контроль усилия
Повреждение линии	острая кромка, малый радиус	воронки, ролики, защита кромок
Смещение машины	слабая анкеровка	расчёт опоры, дополнительное закрепление
Травма персонала	нахождение в опасной зоне	разметка, посты наблюдения, стоп по сигналу

Опасная зона каната определяется до пуска, а остановка должна быть доступна с любого поста. Это базовое требование при работе с тяговым оборудованием.

Правила безопасности привязаны к схеме участка: где стоит машина, куда уходит канат, где находятся люди и как подаётся команда стоп.

Типовые сценарии применения

Ниже собраны частые случаи, с которыми обращаются бригады. Для каждого есть свой набор машины и оснастки.

• сезонные работы при низких температурах и обводнённости
• прокладка кабеля в городской кабельной канализации между колодцами
• протяжка ВОЛС в защитную трубу на длинных перегонах
• монтаж провода и грозотроса на воздушных линиях
• переходы под дорогами, путями и водными преградами
• реновация и санация трубопроводов методом протяжки
• прокладка в тоннелях, коллекторах и на промышленных площадках
• работы в стеснённых условиях с ограничением по шуму и выхлопу
• аварийное восстановление участка в ограниченное окно

Сценарий	Ключевое ограничение	Что обычно требуется
Кабельная канализация	колодцы и повороты	угловые ролики, воронки, контроль натяжения
ВОЛС в трубе	допустимое натяжение	плавная тяга, смазка, динамометр
Воздушная линия	провис и натяжение	тяговая и тормозная машина, раскаточные ролики
Реновация трубы	состояние старого канала	калибровка, усиленная тяга, защита кромок

Один класс оборудования закрывает разные задачи: городскую кабельную канализацию, промышленные переходы, воздушные линии и реновацию трубопроводов.

Сценарии отличаются длиной участка, доступом и требованиями к темпу. Комплект под каждый из них собирается отдельно.

Поставка, доставка и сроки

Логистика подбирается по массе и габаритам комплекта, доступности площадки и требованиям к разгрузке.

• проверка наличия на складе и сроков комплектации
• согласование состава поставки и запасных частей
• выбор транспорта по массе, габаритам и доступу на площадку
• подготовка отгрузочных документов и паспортов
• условия разгрузки, хранения и передачи оборудования
• страхование груза и ответственность на этапах перевозки
• график поставки под этапы работ на объекте
• порядок замены позиции при изменении расчёта
• обратная связь по факту приёмки на объекте

Этап	Что фиксируется	Документ
Запрос	исходные данные участка	опросный лист
Расчёт	усилие, состав, сроки	техническое предложение
Отгрузка	состав и состояние комплекта	накладная и упаковочный лист
Приёмка	комплектность и работоспособность	акт приёмки

Сроки складываются из наличия позиции, комплектации оснастки, подготовки документов и транспортного плеча. Каждый пункт согласуется письменно.

Поставка планируется вместе с графиком работ на объекте: важна не только дата отгрузки, но и готовность бригады принять оборудование.

Ввод в работу и обучение бригады

Ввод в работу заканчивается тогда, когда бригада повторяет полный цикл самостоятельно и знает границы допустимой нагрузки.

• установка, анкеровка и подключение питания
• пробный пуск без нагрузки и проверка органов управления
• работа под контрольной нагрузкой с замером усилия
• отработка аварийной остановки и растормаживания
• правила осмотра каната, чулка и вертлюга
• ведение журнала наработки и замечаний
• типовые ошибки оператора и как их избежать
• контакты сервисной поддержки и порядок обращения
• проверка комплектности и состояния после перевозки

Шаг	Проверка	Признак готовности
Установка	опора и анкеровка	машина не смещается под нагрузкой
Холостой пуск	органы управления	команды выполняются без задержки
Нагрузка	усилие и нагрев	показания в расчётных пределах
Остановка	аварийный останов	мгновенное прекращение тяги

Первый пуск проводят на площадке заказчика: проверяют анкеровку, органы управления, контроль нагрузки и порядок остановки.

Обучение строится вокруг реальной трассы бригады, а не вокруг общего описания. Оператор должен уверенно останавливать процесс.

Сервис, запасные части и ресурс

Плановое обслуживание дешевле аварийного: замена расходников по графику сохраняет темп работ бригады.

• перечень расходных материалов и интервалы замены
• диагностика привода, редуктора и тормозной системы
• контроль износа каната, чулков, вертлюгов и роликов
• наличие запасных частей и сроки их поставки
• ремонт в мастерской и выезд специалиста на объект
• гарантийные условия и порядок обращения
• учёт наработки и планирование остановок
• восстановление после перегруза или падения
• регламент ежесменного и периодического осмотра

Периодичность	Работы	Цель
Каждая смена	осмотр каната и оснастки	исключить скрытые дефекты
Ежемесячно	проверка привода и тормоза	стабильная тяга
Сезонно	замена расходников	ресурс без внеплановых остановок
По наработке	плановая диагностика	продление срока службы

Сервисный маршрут закладывается до покупки: какие узлы изнашиваются, что есть на складе и сколько занимает ремонт.

Ресурс оборудования зависит от режима работы и качества обслуживания. Регламент осмотра снижает риск простоя в сезон.

Частые ошибки и как их избежать

Ниже собраны ситуации, которые чаще всего приводят к остановке работ и переделке участка.

• недостаточное число роликов на поворотах
• работа изношенным канатом или чулком не по диаметру
• отсутствие вертлюга и закручивание линии
• слабая анкеровка и смещение машины под нагрузкой
• отсутствие связи между постами и запоздалая остановка
• пропуск калибровки канала перед протяжкой
• отсутствие журнала осмотров и учёта наработки
• подбор машины по каталожной строке без расчёта трассы
• игнорирование допустимого натяжения кабеля или провода

Ошибка	Последствие	Что делать
Нет расчёта усилия	перегруз линии	считать до подбора машины
Мало роликов	перетирание оболочки	уменьшить шаг, добавить угловые
Изношенный канат	риск обрыва	выбраковка по регламенту
Нет связи постов	поздняя остановка	радиосвязь и единые команды

Большинство повреждений линии связано не с машиной, а с подготовкой трассы и подбором оснастки под фактические условия.

Ошибки повторяются от объекта к объекту. Их проще исключить на этапе расчёта, чем исправлять после протяжки.

Документы, гарантия и приёмка

Все договорённости по составу, срокам и гарантии фиксируются письменно и связываются с этапами проекта.

• сведения о разрывном усилии каната и оснастки
• акт приёмки с перечнем проверок
• условия гарантии и перечень негарантийных случаев
• порядок обращения в сервис и сроки реакции
• рекомендации по хранению в межсезонье
• перечень запасных частей и расходников
• программа обучения и подтверждение проведённого инструктажа
• контакты ответственных лиц по проекту
• паспорт изделия и руководство по эксплуатации

Документ	Когда передаётся	Зачем нужен
Техническое предложение	до отгрузки	фиксирует расчёт и состав
Паспорт и руководство	с оборудованием	эксплуатация и обслуживание
Акт приёмки	после пуска	подтверждает работоспособность
Гарантийный талон	после приёмки	порядок сервисной поддержки

Комплект документов передаётся вместе с оборудованием: паспорт, руководство, сведения об оснастке и условия гарантии.

Приёмка проходит по заранее согласованным критериям, поэтому спорных ситуаций после запуска не возникает.

Как выбрать комплект под свою задачу

Выбор строится от трассы к машине, а не наоборот. Сначала описываем участок, затем считаем усилие и только потом смотрим модели.

• сообщите доступную энергию на площадке и ограничения по выхлопу
• уточните темп работ и допустимое окно остановки движения
• перечислите имеющуюся оснастку, чтобы не дублировать закупку
• обозначьте требования к перевозке и хранению
• назовите желаемые сроки поставки и ввода в работу
• укажите, нужно ли обучение бригады на объекте
• отметьте, требуется ли сервис по графику после запуска
• опишите участок: длина, повороты, перепады и состояние канала
• укажите тип линии, диаметр, массу и допустимое натяжение

Исходные данные	Пример	Что определяет
Длина участка	420 м	класс машины и длину каната
Число поворотов	6 отводов	количество угловых роликов
Тип линии	кабель 10 кВ	чулок, вертлюг, допустимое натяжение
Питание	генератор 15 кВт	тип привода и пусковые токи

Правильный комплект это машина плюс оснастка плюс порядок работ. Отдельная позиция без остальных элементов задачу не решает.

Чтобы подбор занял один рабочий день, достаточно прислать схему участка и характеристики линии.

Расчёт тягового усилия и рабочего запаса

Расчёт начинается с массы линии, длины участка, числа поворотов и коэффициента трения в канале. Полученное значение сравнивается с допустимым натяжением кабеля или провода, и только после этого выбирается машина.

• погонная масса кабеля, провода, трубы или троса и её изменение по участкам
• длина протяжки, количество поворотов и радиусы отводов
• коэффициент трения в канале, трубе или на роликовой дорожке
• перепад высот, подъёмы, спуски и участки с изменением направления
• допустимое натяжение линии по паспорту производителя
• запас по усилию на неравномерность хода и подклинивание
• температура воздуха, обводнённость и загрязнение канала
• использование смазки и её влияние на сопротивление
• контроль усилия во время работы и порог аварийной остановки

Условие участка	Что уточняем	Как влияет на подбор
Прямая трасса до 300 м	масса линии и трение	машина среднего класса, минимум роликов
Трасса с поворотами	радиусы и число отводов	рост усилия, угловые ролики, контроль натяжения
Длинный переход	профиль и промежуточные посты	усиленная тяга, связь между постами, промежуточная подача
Стеснённая площадка	место установки и анкеровка	компактная машина, отдельная схема закрепления

Сначала считаем сопротивление трассы: прямые участки, отводы, перепады высот и состояние канала. Результат сверяем с паспортным пределом линии и закладываем рабочий запас по усилию.

Тяговый расчёт выполняется до подбора оборудования: длина, профиль, повороты и трение дают требуемое усилие, а запас по мощности защищает линию от превышения натяжения.

Приводы: бензин, дизель, электрика и гидравлика

Выбор привода это компромисс между автономностью, шумом, выхлопом и обслуживанием. Решение фиксируется вместе с регламентом эксплуатации.

• ручной резерв и аварийное растормаживание
• режим повторно кратковременной нагрузки и охлаждения привода
• расход топлива, запас хода и график дозаправки
• обслуживание привода в полевых условиях
• бензиновый привод для мобильных бригад и коротких смен
• дизельный привод для длительной работы и тяжёлых участков
• электрический привод для помещений, тоннелей и объектов с ограничением выхлопа
• гидравлическая станция для плавного пуска и точного удержания
• питание от генератора и требования к пусковым токам

Привод	Где уместен	Что учесть
Бензиновый	выездные работы, короткие участки	выхлоп, шум, запас топлива
Дизельный	длительные смены, тяжёлая тяга	масса, прогрев, обслуживание
Электрический	тоннели, цеха, плотная застройка	мощность сети, кабель питания
Гидравлический	плавный пуск, точное удержание	станция, рукава, температура масла

Тип привода выбирают по доступной энергии на площадке, требованиям к выхлопу и режиму работы смены. Один и тот же класс усилия закрывается разными схемами.

Привод определяется условиями объекта: наличие сети, работа в помещении, автономность и продолжительность смены влияют сильнее, чем каталожная мощность.

Вопросы и ответы

Короткие ответы по подбору, поставке и работе оборудования.

Как организован сервис после покупки

Действует регламент осмотров, склад расходников и порядок обращения с фиксированными сроками реакции. Ремонт возможен в мастерской или на объекте.

Сколько занимает подбор комплекта

При полных исходных данных расчёт и предложение готовим в течение рабочего дня. Если данных не хватает, инженер задаёт уточняющие вопросы по трассе и линии.

Можно ли использовать имеющуюся оснастку

Да, если её разрывное усилие и состояние соответствуют расчёту. Мы проверяем совместимость и дополняем комплект только недостающими позициями.

Что делать, если линия заклинила в канале

Тягу прекращают, фиксируют показания усилия и проверяют участок. Возобновление возможно только после устранения причины, иначе повреждается оболочка.

Нужен ли вертлюг при короткой протяжке

Вертлюг снимает крутящий момент даже на коротком участке. Без него линия закручивается и растёт риск повреждения оболочки и жил.

Как часто осматривать канат

Осмотр проводится перед каждой сменой, а выбраковка выполняется по регламенту производителя с учётом наработки и характера повреждений.

Возможна ли работа в тоннеле или цехе

Да, для таких условий подбирают электрический или гидравлический привод, чтобы исключить выхлоп и снизить шум в замкнутом объёме.

Что входит в обучение бригады

Установка и анкеровка, работа с органами управления, контроль усилия, аварийная остановка, осмотр оснастки и ведение журнала наработки.

Типоразмеры и классы машин

Типоразмер выбирается по расчётному усилию и длине участка, а не по максимальной цифре в каталоге. Запас закладывается на подклинивание и неравномерность хода.

Типоразмер	Тяговое усилие	Длина каната	Привод	Где применяется
Класс 1,5 т	15 кН	150 м	бензин или электрика	городские колодцы, короткие участки
Класс 3 т	30 кН	300 м	бензин, дизель	распределительные сети и ВОЛС
Класс 5 т	50 кН	500 м	дизель, гидравлика	магистральные кабельные линии
Класс 8 т	80 кН	1000 м	дизель	ЛЭП, железнодорожные переходы
Класс 12 т	120 кН	1500 м	дизель, гидравлика	переходы большой длины, реновация труб

Таблица характеристик

Параметры ниже уточняются под конкретную трассу и фиксируются в спецификации до отгрузки.

Параметр	Значение	Примечание
Скорость тяги	от 5 до 30 м в минуту	регулируется под тип линии
Диаметр каната	от 8 до 16 мм	по расчётному усилию
Контроль нагрузки	динамометр с порогом	аварийная остановка при превышении
Режим работы	повторно кратковременный	паузы на охлаждение привода
Анкеровка	грунтовые анкеры или упор	схема под конкретную площадку
Температурный диапазон	от минус 30 до плюс 45	зимняя комплектация по запросу

Сценарии монтажа на объекте

Порядок работ одинаков для большинства трасс и меняется только в части анкеровки и числа промежуточных постов.

• разметка площадки, установка машины и анкеровка по расчётной схеме
• раскладка роликов по трассе и угловые отводы с контролем радиуса
• заводка троса лидера, монтаж чулка и вертлюга
• пробная тяга на малой скорости и проверка показаний усилия
• основная протяжка со связью между постами и журналом нагрузки
• фиксация линии, снятие оснастки и осмотр каната
• сдача участка с записью фактических усилий и замечаний

Отрасли и типы заказчиков

• электросетевое строительство и реконструкция подстанций
• связь и ВОЛС, городские канальные сети
• нефтегазовые промыслы и промышленные площадки
• железные дороги, метрополитен и тоннельные работы
• водоканал и реновация трубопроводов
• строительные и монтажные организации полного цикла
• горнодобывающие предприятия и обогатительные фабрики
• порты, гидротехнические и подводные участки

Кейсы и типовые задачи

Объект	Задача	Решение	Результат
Городская кабельная линия	420 м, 6 поворотов	класс 3 т, угловые ролики, вертлюг	протяжка за одну смену
Переход под железной дорогой	труба без доступа сверху	класс 8 т, трос лидер, контроль усилия	без превышения натяжения
Цех действующего предприятия	запрет на выхлоп	электрический привод, компактная рама	работа без остановки цеха
Реновация водовода	втягивание рукава 900 м	класс 12 т, гидравлика, плавный пуск	участок сдан без перекладки

География работ

Поставка и сервис доступны по всей стране, маршрут и срок согласуются до отгрузки.

• Казахстан, Беларусь и другие страны СНГ
• Центральный федеральный округ и Московская область
• Северо Запад и Ленинградская область
• Поволжье и Урал
• Сибирь и Дальний Восток
• Юг России и Северный Кавказ

Доставка и оплата

Этап	Срок	Что происходит
Запрос и расчёт	1 рабочий день	инженер считает усилие и собирает комплект
Согласование	1 день	спецификация, договор, счёт на оплату
Отгрузка со склада	2 дня	комплектование, упаковка, документы
Доставка в регион	от 3 дней	транспортная компания или адресная доставка
Пуск и обучение	по графику	проверка узлов, инструктаж, первая тяга

Оплата безналичная по договору и спецификации. На крупные комплекты возможна оплата по этапам с фиксацией сроков отгрузки.

Регламент осмотров и обслуживания

Ресурс машины определяется не только конструкцией, но и дисциплиной осмотров. Регламент передаётся вместе с оборудованием и фиксируется в журнале наработки.

Периодичность	Что проверяется	Кто выполняет
Перед каждой сменой	канат, крюк, вертлюг, тормоз, уровни масла	машинист бригады
Каждые 100 часов	крепёж рамы, натяжение передач, фильтры	механик участка
Сезонно	гидравлика, рукава, динамометр, окраска	сервисная служба
По наработке	выбраковка каната и замена расходников	сервисная служба

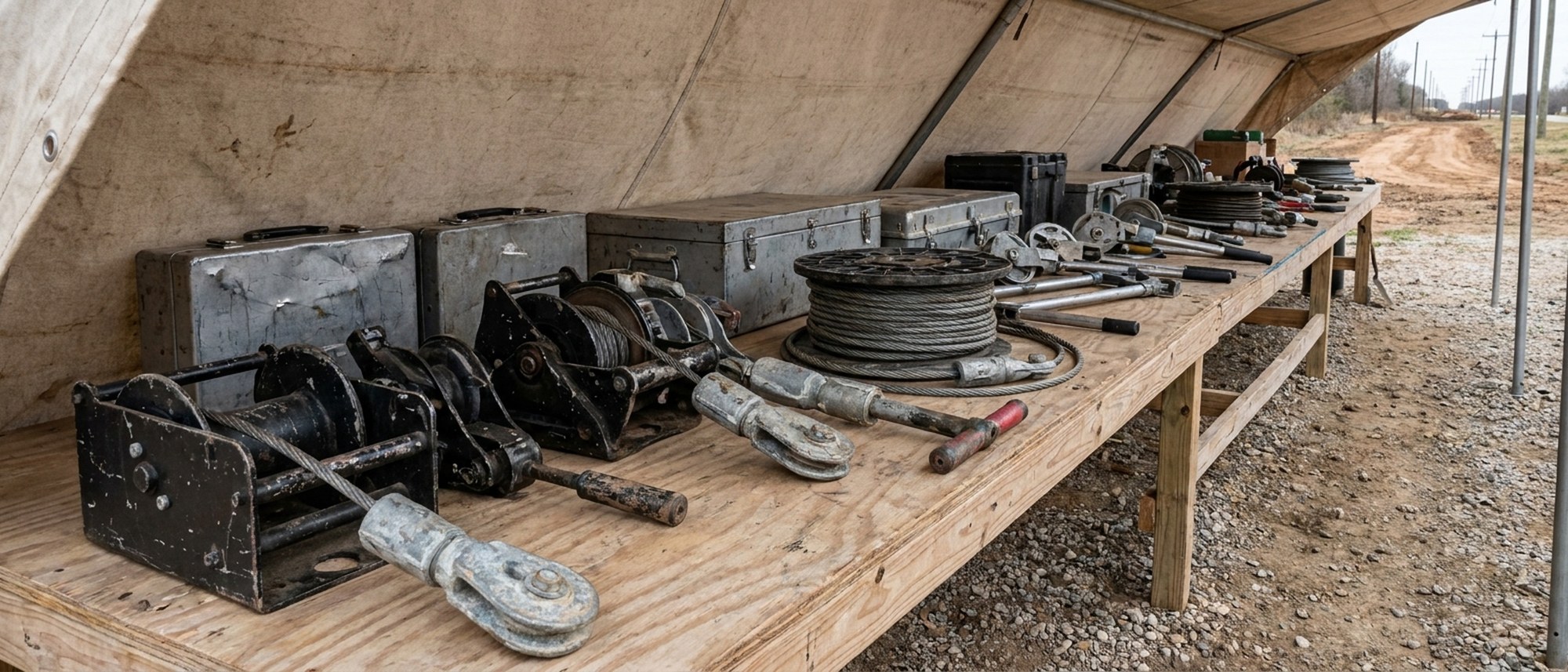

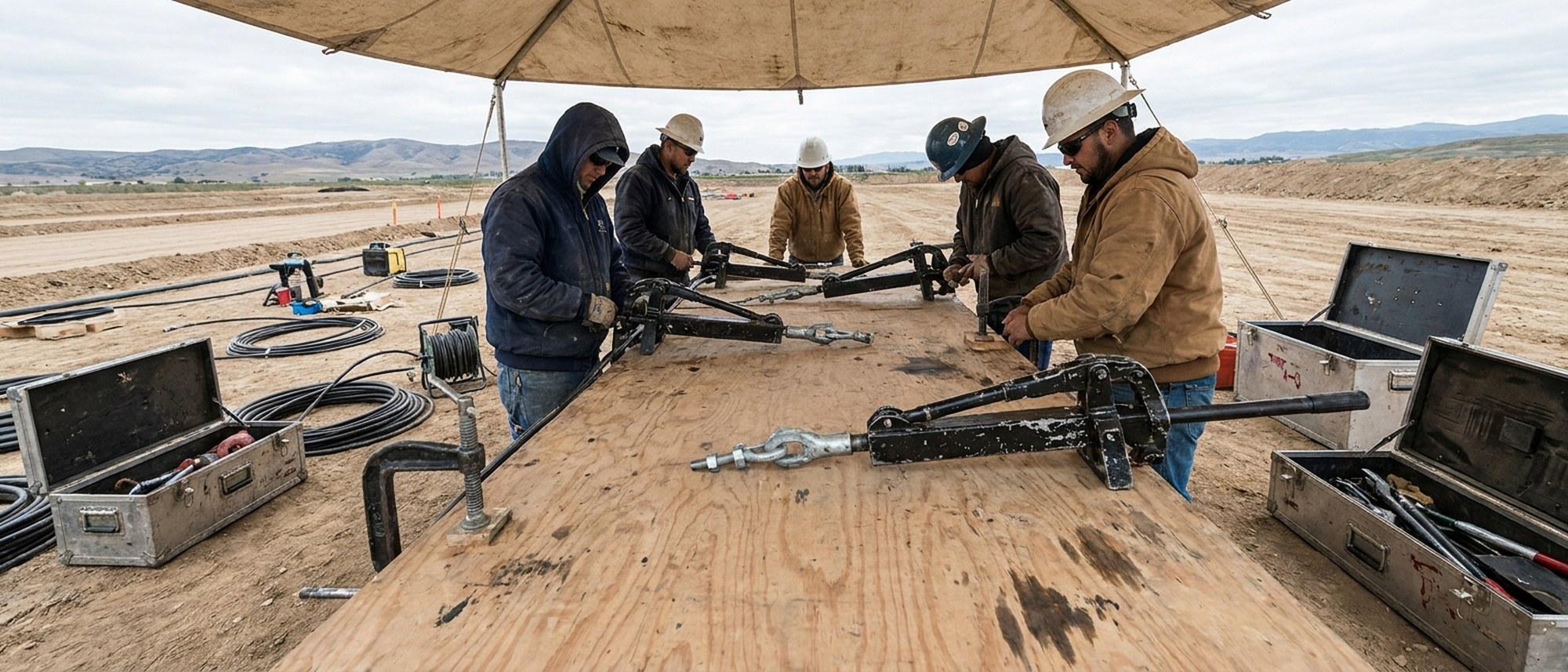

Комплект поставки

Комплект собирается под расчёт трассы, чтобы бригада не докупала оснастку на объекте.

• кабельные чулки под диаметры линии
• вертлюги и компенсаторы крутящего момента
• линейные и угловые ролики по числу отводов
• динамометр с порогом аварийной остановки
• анкерный комплект под тип грунта или основания
• паспорт, руководство и журнал наработки
• машина в сборе с приводом и тормозной системой
• канат расчётной длины с заделкой концов

Обучение бригады

Инструктаж проводится на объекте или на площадке заказчика и заканчивается пробной тягой под наблюдением инженера.

• ведение журнала смен и передача оборудования
• установка машины и проверка анкеровки на реальном грунте
• работа с органами управления и регулировка скорости
• чтение показаний усилия и реакция на рост нагрузки
• аварийная остановка и растормаживание вручную
• осмотр каната и критерии выбраковки

Аренда или покупка

Решение считается по числу смен в год и по срокам проектов, а не только по цене машины.

Критерий	Покупка	Аренда
Загрузка в год	от 20 смен и выше	до 10 смен
Затраты	единовременные, амортизация по годам	посменные без вложений
Сервис	свой регламент и склад расходников	на стороне владельца
Готовность к работе	всегда на балансе бригады	зависит от свободного парка

Охрана труда на тяговых работах

• инструктаж перед сменой и запись в журнале
• порядок действий при обрыве каната или подклинивании линии
• ограждение зоны тяги и запрет пребывания в створе каната
• связь между постами и единые сигналы остановки
• контроль усилия и немедленная остановка при рывке
• исправные стропы, каски и защитные перчатки у бригады

Дополнительные вопросы

Ответы, которые помогают подготовить исходные данные до обращения к инженеру.

Что входит в гарантию

Гарантия покрывает производственные дефекты узлов и привода при работе в расчётных режимах и при ведении журнала наработки.

Какие типоразмеры доступны

В работе машины от 1,5 до 12 тонн тяги и канат от 150 до 1500 метров. Типоразмер определяется расчётом усилия и профилем трассы.

В какие регионы выполняется поставка

Отгрузка идёт по всей России и в страны СНГ транспортными компаниями или адресной доставкой до объекта с разгрузкой.

Какие способы оплаты возможны

Работаем по безналичному расчёту с договором и спецификацией. Возможны аванс, оплата по этапам и отсрочка по согласованию.

Как получить расчёт

Пришлите схему трассы, длину участка, тип линии и доступное питание. Инженер компании Кабельный Инструмент рассчитает усилие, подберёт машину и оснастку и пришлёт спецификацию со сроками и ценой.
